Uma casa tem um cabo elétrico mal dimensionado [...]

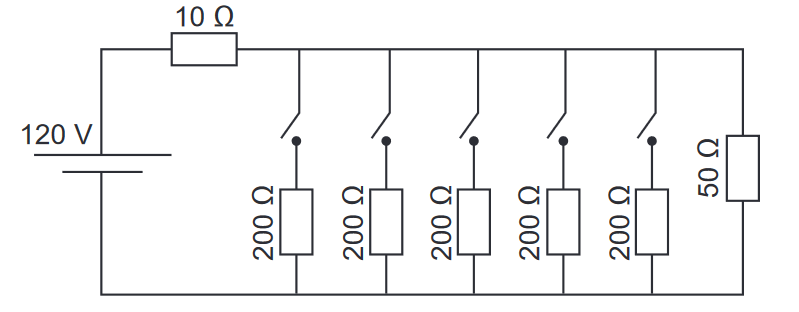

Uma casa tem um cabo elétrico mal dimensionado, de resistência igual a \( 10\,\Omega \), que a conecta à rede elétrica de \( 120\,\text{V} \). Nessa casa, cinco lâmpadas, de resistência igual a \( 200\,\Omega \), estão conectadas ao mesmo circuito que uma televisão de resistência igual a \( 50\,\Omega \), conforme ilustrado no esquema. A televisão funciona apenas com tensão entre \( 90\,\text{V} \) e \( 130\,\text{V} \).

O número máximo de lâmpadas que podem ser ligadas sem que a televisão pare de funcionar é:
Selecione uma alternativa antes de responder.
Resolução comentada
Para resolver este problema, precisamos analisar o circuito e determinar quantas lâmpadas podem ser ligadas mantendo a tensão na televisão dentro do intervalo permitido (90 V a 130 V).
Passo 1: Compreender a configuração do circuito
O cabo de resistência 10 Ω está em série com o resto do circuito. A televisão (50 Ω) e as lâmpadas (200 Ω cada) estão em paralelo entre si, formando uma resistência equivalente que está em série com o cabo.
Passo 2: Estabelecer as condições limites
A tensão na televisão depende da divisão de tensão entre o cabo (10 Ω) e a resistência equivalente do circuito (TV em paralelo com as lâmpadas). Para a TV funcionar, sua tensão deve estar entre 90 V e 130 V. Como aumentar o número de lâmpadas reduz a resistência equivalente do circuito paralelo, a corrente total aumenta, causando maior queda de tensão no cabo e reduzindo a tensão na TV. O limite crítico é VTV ≥ 90 V.
Passo 3: Calcular a resistência equivalente com n lâmpadas
Com n lâmpadas em paralelo com a TV: 1/Req = 1/50 + n/200. Portanto: Req = (200 × 50)/(200 + 50n) = 10000/(200 + 50n) = 200/(4 + n)
Passo 4: Aplicar divisão de tensão
VTV = Vtotal × Req/(Rcabo + Req) = 120 × [200/(4+n)] / [10 + 200/(4+n)]
Simplificando: VTV = 120 × 200 / [10(4+n) + 200] = 24000 / (40 + 10n + 200) = 24000 / (240 + 10n) = 2400 / (24 + n)
Passo 5: Aplicar a condição VTV ≥ 90 V
2400 / (24 + n) ≥ 90
2400 ≥ 90(24 + n)
2400 ≥ 2160 + 90n
240 ≥ 90n
n ≤ 240/90 = 8/3 ≈ 2,67
Passo 6: Conclusão
Como n deve ser inteiro e n ≤ 2,67, o número máximo de lâmpadas é n = 2. Verificação: Com 2 lâmpadas, VTV = 2400/26 ≈ 92,3 V ✓ (dentro do intervalo). Com 3 lâmpadas, VTV = 2400/27 ≈ 88,9 V ✗ (abaixo de 90 V).
Conceito-chave
Divisor de Tensão e Associação de Resistores
Este problema combina dois conceitos fundamentais de circuitos elétricos: a associação de resistores em série e em paralelo. Quando resistores estão em paralelo, a resistência equivalente é menor que qualquer uma das resistências individuais, e a fórmula para duas resistências é Req = (R₁ × R₂)/(R₁ + R₂). Quando um circuito contém resistores em série e em paralelo, aplica-se o divisor de tensão: a tensão em um componente é proporcional à sua resistência em relação à resistência total.
No contexto desta questão, o cabo mal dimensionado atua como uma resistência em série que causa uma queda de tensão indesejada. Conforme mais lâmpadas são adicionadas em paralelo com a televisão, a resistência equivalente do circuito paralelo diminui, aumentando a corrente total que passa pelo cabo. Esta corrente maior causa uma queda de tensão maior no cabo (V = I × R), reduzindo a tensão disponível para a televisão. Este é um exemplo prático de como o dimensionamento inadequado de condutores em instalações elétricas pode comprometer o funcionamento de aparelhos.
Análise da questão
Padrão do ENEM para este tema:
O ENEM frequentemente apresenta problemas de circuitos que exigem mais que simples cálculos de resistência; demandam compreensão de como mudanças no circuito afetam as tensões e correntes em diferentes componentes. Esta questão é típica porque: (1) apresenta um cenário realista (instalação elétrica doméstica), (2) combina múltiplos conceitos (série, paralelo, divisor de tensão, limite funcional), (3) exige pensamento progressivo sobre como adicionar componentes afeta o sistema, e (4) oferece distratores plausíveis baseados em erros comuns (ignorar a queda no cabo, somar tensões incorretamente, ou usar fórmulas de paralelo incorretamente).
O diferencial desta questão é que não basta calcular resistências; é necessário entender a relação causal entre o número de lâmpadas, a resistência total do circuito, a corrente, a queda de tensão no cabo e, finalmente, a tensão na TV. Estudantes que memorizaram fórmulas sem compreender o princípio físico tendem a errar.
