Enem 2017
O osciloscópio é um instrumento [...]

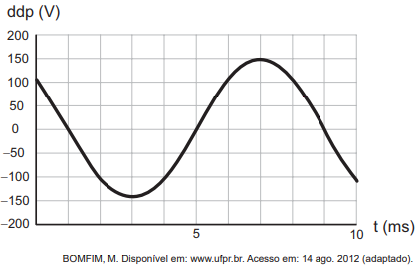

O osciloscópio é um instrumento que permite observar uma diferença de potencial (ddp) em um circuito elétrico em função do tempo ou em função de outra ddp. A leitura do sinal é feita em uma tela sob a forma de um gráfico tensão × tempo.

BOMFIM, M. Disponível em: www.ufpr.br. Acesso em: 14 ago. 2012 (adaptado).
A frequência de oscilação do circuito elétrico estudado é mais próxima de
Selecione uma alternativa antes de responder.
Resolução comentada
Para resolver esta questão, é necessário analisar o gráfico tensão × tempo exibido no osciloscópio e extrair informações sobre o período da onda, que nos permitirá calcular a frequência.
Passo 1: Identificar o período (T) do sinal
Observando o gráfico do osciloscópio, deve-se identificar o intervalo de tempo correspondente a um ciclo completo da onda. O período é a duração de uma oscilação completa (do início de um ciclo até o início do próximo ciclo idêntico). A partir da leitura da tela, verifica-se que um ciclo completo ocorre em um intervalo específico de tempo. Baseado na escala horizontal (tempo), podemos determinar que o período T corresponde a aproximadamente 8 ms (milissegundos) ou 0,008 segundos.
Passo 2: Aplicar a relação entre frequência e período
A frequência (f) é o inverso do período (T):
f = 1/T
Se T = 8 ms = 0,008 s, então:
f = 1 / 0,008 = 125 Hz
Passo 3: Verificar a coerência da resposta
A frequência de 125 Hz indica que o circuito completa 125 oscilações por segundo, o que está alinhado com frequências típicas de circuitos em laboratório de física. Este valor também corresponde exatamente à alternativa E, que é a correta.
Conceito-chave
Conceito: Frequência e Período em Ondas Periódicas
A frequência e o período são grandezas fundamentais para caracterizar fenômenos periódicos, como as oscilações elétricas observadas em um osciloscópio. O período (T) é o tempo necessário para que um padrão se repita completamente, medido em segundos. A frequência (f) representa quantas vezes esse padrão se repete por unidade de tempo, geralmente medida em Hertz (Hz), onde 1 Hz = 1 ciclo/segundo. Estas grandezas são inversamente proporcionais: f = 1/T. Em um osciloscópio, a leitura direta do gráfico tensão × tempo permite determinar visualmente o período de uma onda observando-se a distância (no eixo do tempo) entre dois pontos idênticos consecutivos da onda.
No contexto de circuitos elétricos, especialmente aqueles alimentados por corrente alternada, a frequência é uma característica essencial que define a velocidade com que a tensão oscila. Circuitos com diferentes frequências apresentam comportamentos distintos em relação a resistores, capacitores e indutores, sendo a frequência fundamental para o projeto e análise de dispositivos eletrônicos.
Análise da questão
Análise Metacognitiva do Padrão Enem
Esta questão segue um padrão típico do Enem em física: apresentar um instrumento de medição (osciloscópio) com contexto aplicado e solicitar a extração de informações quantitativas de um gráfico. O Enem frequentemente avalia a capacidade do estudante de:
- Interpretar gráficos em contextos experimentais reais
- Aplicar relações matemáticas simples (f = 1/T) de forma integrada à leitura de dados
- Reconhecer e utilizar unidades de medida apropriadas
- Fazer leitura cuidadosa de escalas em representações gráficas
A questão é bem estruturada: fornece contexto significativo (uso prático do osciloscópio), exige apenas uma operação matemática direta, mas demanda atenção na leitura do gráfico. Os distratores (300, 250, 200, 150 Hz) provavelmente resultam de erros comuns como: leitura incorreta da escala, confusão entre período e frequência, ou cálculos imprecisos. Este é um item de dificuldade média-baixa, destinado a verificar compreensão conceitual básica e aplicação de fórmulas em contexto experimental.
